適用于微型電動葫蘆的超聲波電鍍裝置
適用于微型電動葫蘆的超聲波電鍍裝置
編輯:北京凌鷹起重 瀏覽:9643 時間:2015-09-10
介紹一種體積小，操作方便，控制簡單，而且無污染、效率高的微型電動葫蘆超聲波電鍍裝置。

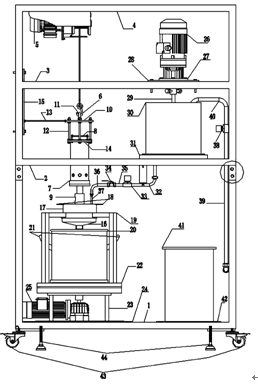

如下圖所示，這種超聲波電鍍裝置的主體框架有四層支架，分別為第一層支架1，第二層支架2，第三層支架3，第四層支架4。本實用新型的整個結構裝置可劃分為四個部分，分別為升降裝置，旋轉裝置，攪拌裝置，控制裝置。
升降裝置，就是將微型電動葫蘆5用螺絲固定在第四層支架4的左側，將超聲波換能器7置于微型電動葫蘆5的掛鉤6的正下方，超聲波換能器7成豎直放置，裝風扇8端向上，另一端為工具頭9，方向向下。超聲波換能器風扇8正上方有一金屬圓盤10，圓盤10上焊有掛環11，該圓盤10通過固定裝置12固定在超聲波換能器風扇8下的法蘭14上。連接桿13橫向放置，連接桿13左端穿過導軌15，并被卡住，其可沿著導軌15的U型中空位置做上下移動。連接桿13右端焊接在圓盤10上。微型電動葫蘆5的掛鉤6需能夠鉤住掛環11，可以通過該微型電動葫蘆控制超聲波換能器7的升降，由于連接桿13的作用，超聲波換能器7不會發生左右搖擺。
旋轉裝置，就是將水桶20固定在旋轉臺22中心處，水桶20的外桶壁上裝有一對把手21，方便抓取水桶。均勻分布在水桶20四周的支撐裝置19固定在旋轉臺22上，該支撐裝置用來支撐水桶20正上方的漏斗16，漏斗16內嵌套有一無底圓柱形水桶17，無底圓柱形水桶17的桶口處有一對把手18。旋轉臺22被支撐裝置23固定在第一層支架1的左側的架板24上。旋轉臺22由電機25驅動，通過變頻器可以任意調節該旋轉臺的轉速。變頻器放置在電源控制柜內。當旋轉臺轉動時，水桶與漏斗可隨著旋轉臺一起轉動。在電鍍過程中，該裝置除了加速鍍液的混合和使濃度、溫度保持一致外，還促進了物質的傳遞過程。
攪拌裝置，就是在第三層支架3的右側有一臺攪拌電機26，攪拌電機26豎直倒立放置。將攪拌電機的法蘭27用螺絲固定在支架層3上的架板28上。在攪拌電機26的旋轉軸上接攪拌器29，攪拌電機26正下方有一個圓柱形儲水桶30，攪拌器29需能夠伸入到儲水桶30中，儲水桶30被螺絲固定在第二層支架2右側的架板31上。儲水桶30底部有一出水孔，鋼制水管32成90度，其一端連接在該孔，另一端與電磁閥33的一端相連，電磁閥33的另一端與止水閥門34的一端用鋼制水管35相連。鋼制水管36成90度，其一端與止水閥門34的另一端相連，鋼制水管36的另一端與軟水管37的一端相連，軟水管37的另一端需能夠伸入到漏斗無底圓柱形水桶18中。支架右側有一進水管39，進水管39一端接水源，另一端接電磁閥38的一端，電磁閥38的另一端與U形水管40的一端相連，U形水管40的另一端伸入到儲水桶30中。
控制裝置，其實為一臺超聲波電源控制柜41，放置在第一層支架1的右側的架板42上，通過超聲波電源控制柜41可以控制超聲波換能器7產生超聲波。通過超聲波電源控制柜41還可以控制微型電動葫蘆5的啟動和停止，攪拌電機26的啟動和停止，旋轉臺22的驅動電機25的啟動和停止，旋轉臺22的加速和減速，電磁閥33和電磁閥38的開啟和閉合。
本文由北京凌鷹整理，轉載注明出處。
