一種防扭分體組合式吊索具連接器
一種防扭分體組合式吊索具連接器
編輯:北京凌鷹起重 瀏覽:5387 時間:2014-10-09
技術領域
本實用新型涉及一種吊索具，具體說是一種防扭分體組合式吊索具連接器。
背景技術
長期以來，由于傳統吊索具的結構為一體成型，由鋼絲繩、壓制鋁接頭、合金鋼環、吊鉤組成，不可拆卸、不可組合、不可單一分開導致起吊功能單一 ，它的結構一體，在使用過程中鋼絲繩受力能量積存在內部，一旦松開易產生打扭、斷裂，其使用壽命短，按照國家鋼絲繩報廢標準則整套吊索具必須報廢，否則就有安全隱患，極易發生事故，造成人員、財產的損失，但吊索具整套報廢成本高，浪費資源。
具體實施方式
以下結合附圖和實施例對本實用新型作進一步說明。

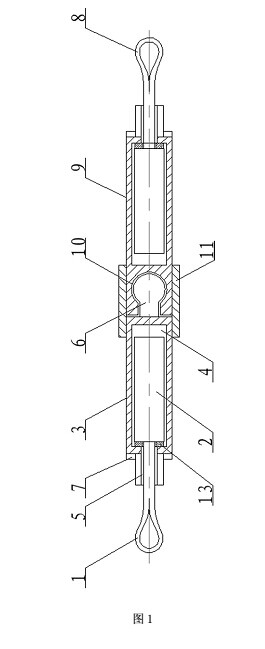

圖1所示一種防扭分體組合式吊索具連接器的一使用實施例。上繩套1一端為吊環結構，另一端壓接有壓鋁接頭2，下繩套8與上繩套1結構相同；繩套公接頭3內設有開放式的接頭腔4，接頭腔4與繩套公接頭3一端經開放式繩索腔5連通，壓鋁接頭2置于接頭腔4內，壓鋁接頭2與接頭腔4的軸向接觸端面上設有預警壓塊13，繩套公接頭3的繩索部分置于繩索腔5內，卡環7將繩索部分卡緊在繩索腔5內，或將壓鋁接頭2卡緊在接頭腔4內，繩套公接頭3另一端設有一帶脖頸的球形榫頭6，球形榫頭6、接頭腔4、繩索腔5處于同一中心軸線上；繩套母接頭9一端與下繩套8連接結構與繩套公接頭3相同，繩套母接頭9另一端設有與球形榫頭6結構吻合的榫口10，球形榫頭6在榫口10內呈繞其中心軸線360°旋轉，榫頭6和榫口10榫接處的繩套公、母接頭外圓經螺紋旋接有保險連接環11。
本實用新型涉及一種吊索具，具體說是一種防扭分體組合式吊索具連接器。
背景技術
長期以來，由于傳統吊索具的結構為一體成型，由鋼絲繩、壓制鋁接頭、合金鋼環、吊鉤組成，不可拆卸、不可組合、不可單一分開導致起吊功能單一 ，它的結構一體，在使用過程中鋼絲繩受力能量積存在內部，一旦松開易產生打扭、斷裂，其使用壽命短，按照國家鋼絲繩報廢標準則整套吊索具必須報廢，否則就有安全隱患，極易發生事故，造成人員、財產的損失，但吊索具整套報廢成本高，浪費資源。
具體實施方式
以下結合附圖和實施例對本實用新型作進一步說明。
圖1所示一種防扭分體組合式吊索具連接器的一使用實施例。上繩套1一端為吊環結構，另一端壓接有壓鋁接頭2，下繩套8與上繩套1結構相同；繩套公接頭3內設有開放式的接頭腔4，接頭腔4與繩套公接頭3一端經開放式繩索腔5連通，壓鋁接頭2置于接頭腔4內，壓鋁接頭2與接頭腔4的軸向接觸端面上設有預警壓塊13，繩套公接頭3的繩索部分置于繩索腔5內，卡環7將繩索部分卡緊在繩索腔5內，或將壓鋁接頭2卡緊在接頭腔4內，繩套公接頭3另一端設有一帶脖頸的球形榫頭6，球形榫頭6、接頭腔4、繩索腔5處于同一中心軸線上；繩套母接頭9一端與下繩套8連接結構與繩套公接頭3相同，繩套母接頭9另一端設有與球形榫頭6結構吻合的榫口10，球形榫頭6在榫口10內呈繞其中心軸線360°旋轉，榫頭6和榫口10榫接處的繩套公、母接頭外圓經螺紋旋接有保險連接環11。
